Надежная поддержка: что такое армопояс и зачем его делать

Армированный пояс при строительстве должен быть монолитным, непрерывным и закольцованным — только так он обеспечит прочность всему зданию. Разбираемся, как и где его возводят

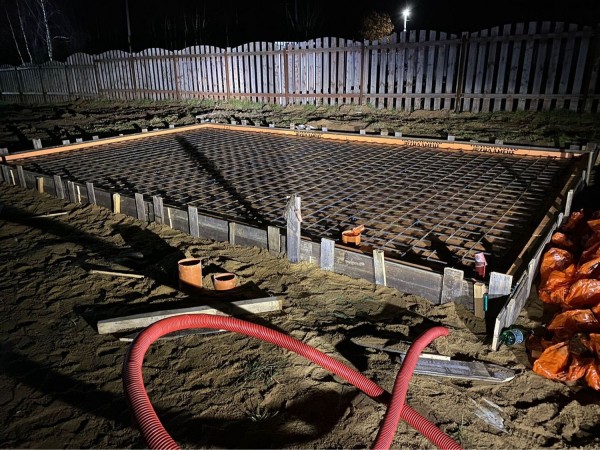

Фото: shutterstock

Основная задача армопояса в конструкции любой постройки — пропорционально распределять нагрузки. От кровли к стенам, от стен к цоколю и далее на подземную часть. Если в доме несколько этажей, то и армопоясов будет несколько. Он также требуется для некоторых видов фундаментов и для устройства деревянной кровли. Разбираемся, какие виды армопоясов бывают и каких ошибок избегать при выборе и монтаже.

Что это

Для чего

Виды

Как делают

Особенности монтажа

Расчет стоимости

Эксперт в этом материале: Елена Малыгина, мастер по строительству онлайн-сервиса для поиска специалистов Профи

www.adv.rbc.ru

Что такое армопояс

Армопояс (армированный пояс) — это прочный каркас, чаще железобетонный, который возводят по всему периметру здания на краю стен. Конструктивно — это замкнутый контур, повторяющий конфигурацию постройки, со своим усилением и утеплением.

Для зданий из кирпича, камня, газоблоков или монолита армопояс обязателен, особенно в сейсмозонах. Им укрепляют последний ряд кладки перед устройством мауэрлата (деревянная опора для стропил), фундаменты по типу ростверка, а при наличии нескольких этажей — еще и каждое из перекрытий. В каркасном и деревянном строительстве армопояса не применяют, за редким исключением, когда требуется обвязка свайного фундамента [1].

В конструкции дома или любой другой постройки армопояс выполняет две основные задачи:

снижает и равномерно распределяет нагрузку на внешние стены;

связывает основные несущие элементы — фундамент, цоколь, стеновые колонны — в единый прочный каркас.

Существует несколько видов армопоясов, которые делятся как по типу материала, например, из бетона, так и расположению — цокольный или под крышей.

Ко всем к ним предъявляются особые требования, многие из которых прописаны в действующих сводах правил различных строительных работ. Вот некоторые из них:

Типовая технологическая карта

СП 14.13330

СП 15.13330

СП 96.13330

Для чего нужен армопояс

Армопояс позволяет противодействовать трем видам нагрузок: на растяжение, точечным и боковым. Таким образом, благодаря ему можно:

Уменьшить риск деформации, растрескивания или расползания основных стен. Например, армопояс под кровлей примет и распределит давление стропильной системы, а также вибрации от ветра или нагрузку кровли со снегом.

Сгладить неровности кладки на завершающем уровне, к которому будет крепиться мауэрлат. Каменная кладка не всегда идеально гладкая, каждый из камней может быть чуть неровным или со сколами. Армопояс, залитый и сглаженный по уровню, позволит сделать почти идеальную поверхность для монтажа деревянных балок кровли.

Распределить вертикальные нагрузки на подземную часть от несущих стен. Особенно это важно, когда у здания несколько этажей, а кладка или стены выполнены из тяжелых материалов.

Минимизировать последствия скачкообразных усадок, например, в пучинистых или склонных к движению грунтах.

Компенсировать точечные нагрузки из-за перекосов стен здания в случае просчетов при изначальном проектировании или возведении стен.

Виды армопояса

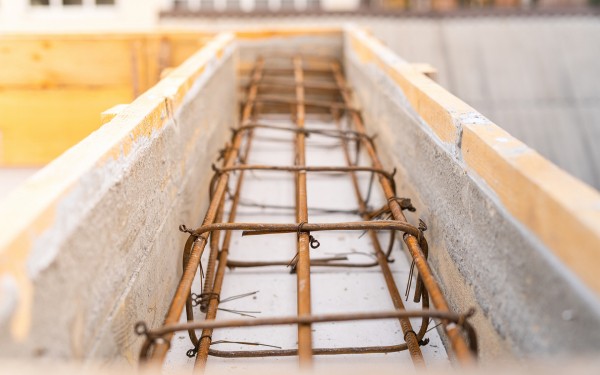

Устойчивость и долговечной всей конструкции дома обеспечивают сразу несколько уровней армопоясов (Фото: shutterstock)

Существует несколько видов армопоясов, которые делают на разных этапах строительства дома. Их количество зависит от:

изначального проекта постройки — одноэтажная или нет;

типа почвы и особенностей региона: сейсмоактивность, высокие грунтовые воды и т.д;

материала стен и типа перекрытий.

На основании всех этих факторов принимают решение на стадии проекта, насколько и где стоит усилить конструкцию. Как правило, выделяют четыре основных вида армопоясов:

1. Базовый армопояс. Его обустраивают перед установкой фундамента, и чаще всего он применяется в конструкциях типа ростверк. В данном случае армопояс выполняет роль ленты, которая связывает заглубленные сваи или основания, на которое опираются столбы. Таким образом получается подземный армопояс, который принимает на себя основную нагрузку всей постройки. Обязательным для него является наличие «подушки» из песка, отсева или мелкой щебенки
2. Цокольный армопояс. Укладывают на уже залитый фундамент. Его ширина соответствует ширине стен. Если планируется одноэтажная постройка из легких материалов, он может и не потребоваться.
3. Пояс под перекрытия. Это межэтажный армопояс, который принимает на себя нагрузку от плит перекрытия и распределяет ее равномерно на несущие стены. Его укладывают по всему периметру, включая внутренние стены. Так снижается риск деформации кладки, особенно в местах проемов.
4. Под мауэрлат/кровлю. Завершающий армопояс, основная задача которого не только связать весь последний контур стен, но и распределить нагрузку от кровли. На него же крепится мауэрлат — брус, служащий нижней опорой для стропил. Крепить этот элемент непосредственно в камень или к газобетону нельзя — в процессе эксплуатации при постоянных вибрациях от ветра такое крепление расшатается. Поэтому в месте стыка кровли и стен монтируют дополнительный усиленный слой. Такой армопояс выполняют по аналогии с предыдущими, ширина — вровень с кладкой или чуть ниже.

Как делают армопояс

По действующим нормам, высота армопояса для стен составляет не менее 150 мм, ширина определяется размерам кладки — то есть шириной стены. В наружных стенах толщиной 500 мм и более допускается, чтобы армопояс был меньше [2]. При подземных работах высота армопояса будет выше — минимум 400 мм. В зависимости от материала стен и типа фундамента его делают из бетонной смеси или специальных u-образных блоков.

Железобетонный армопояс

Заливка армопояса бетонной смесью с предварительным армированиям — один из самых распространенных вариантов. Основные этапы работ по устройству армопояса из бетона выглядят так:

1. Арматурные работы:

Для этого используют металлические ребристые прутья или стеклопластиковые. Арматуру предварительно нарезают на продольные и поперечные элементы. Затем их связывают в объемный каркас при помощи сварки или хомутов. Толщина прутьев варьируется от 8 до 14 мм [3]. Готовый каркас устанавливают на место, где впоследствии будет залит армопояс.

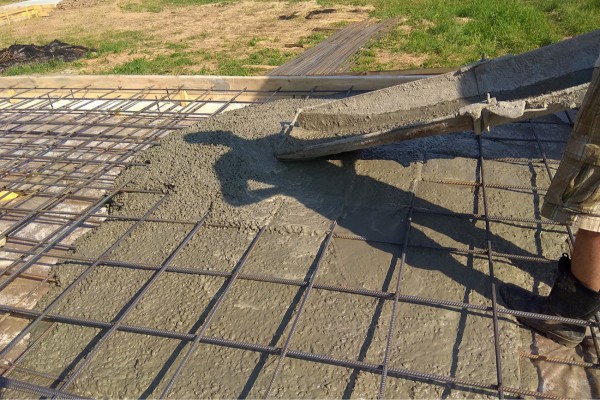

Сначала собирают армокаркас, а затем устанавливают его в опалубку. Иногда арматуру «вяжут» сразу на месте (Фото: Предоставлео экспертом)

По правилам концы арматуры полностью утапливаются в бетон, а отступ от края стены составляет не менее 50 мм. Так удается избежать «мостика холода» и коррозийности металла. В самом худшем случае, если не сделать отступ, пятна ржавчины могут со временем проступить на внутренней отделке.

Нижнюю плоскость армокаркаса опирают на специальные «стульчики» для арматуры или на нарезанные бруски, кирпичи.

2. Опалубочные:

Опалубку устанавливают из деревянных щитов, досок и кусков фанеры вровень с плоскостью фундамента или несущих стен. В результате получается желоб по всей длине стены или фундамента, в который устанавливают (или вяжут сразу в нем) арматурный каркас.

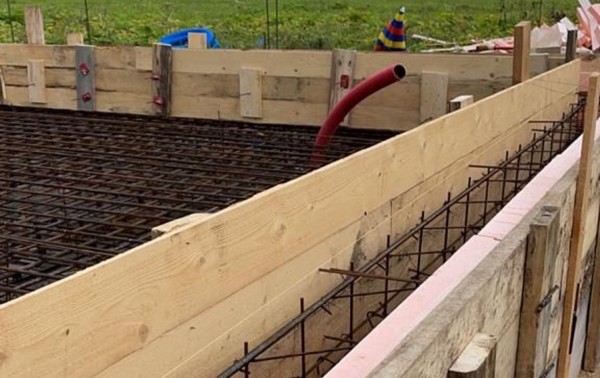

Соприкасающиеся с армопоясом части опалубки можно обшить рубероидом — так получается гладкая поверхность и уменьшается пористость бетона (Фото: Предоставлео экспертом)

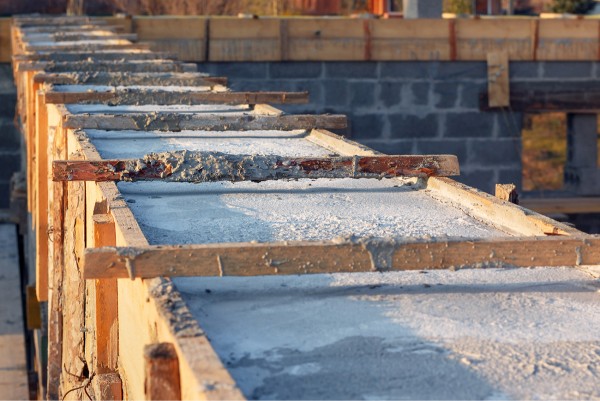

Чтобы форма не «разъехалась» под давлением бетонной смеси, стенки связывают поперечинами или металлическими шпильками по всей длине с шагом 80-100 см [4]. Разбирают опалубку после полного высыхания смеси не менее, чем через неделю.

3. Бетонные работы:

Эти работы включают в себя сразу несколько этапов: приготовление, транспортировку и подачу смеси. Приготовить раствор можно самостоятельно, соблюдая пропорции воды, сухой смеси и щебня, или вызвать миксер с завода.

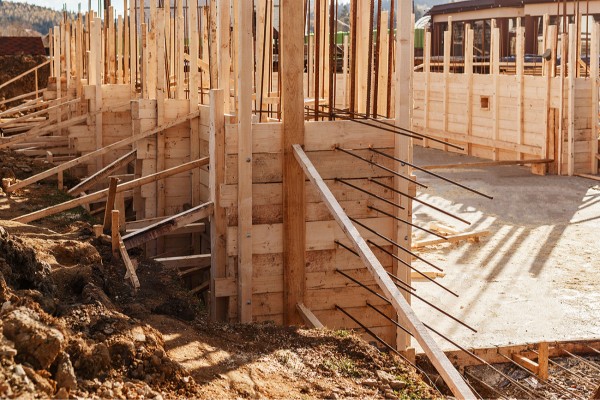

Для соединения армопояса с другими элементами каркаса, например, колоннами следует предусматривать выпуски арматуры или закладные (Фото: shutterstock)

После заливки бетонную смесь подвергают вибрации, чтобы выгнать из нее пузырьки воздуха. Если работы проводятся в жаркое время года, то армопояс следует периодически смачивать, чтобы бетон не застыл слишком быстро. А оставшееся так называемое «молочко» — тонкую пленку на поверхности — дополнительно шлифуют.

Армопояс из U-образных блоков

Универсальный строительный материал, который позволяет возводить армопояс без особых усилий. Чаще применяется вместе с кладкой из газоблоков. Ширина элементов унифицирована и составляет 200, 250, 300 и 400 мм. По форме это такой же блок, с той разницей, что по его центру сделана штроба размером от 120 мм до 180 мм. В нее закладывают заранее собранный армокаркас и после заливают бетонной смесью. Дополнительно такие блоки используют для монтажа перемычек над оконными блоками или дверными проемами.

Еще один вариант армопояса — кирпичный. Его устраивают в постройках из аналогичного материала на последнем уровне или цоколе. Для этого используют кирпич, который выкладывают не менее чем в четыре ряда с перевязкой из специальной армирующей сетки.

Особенности монтажа

При заливке железобетонных монолитных конструкций одна из ключевых составляющих — бетон и его марка. Последняя должна подбираться в соответствии с конструктивным разделом архитектурного проекта. Придумывать что-то свое не нужно, как и полагаться на опыт и «глаз» строителей, говорит Елена Малыгина, мастер по строительству онлайн-сервиса для поиска специалистов Профи. Такие действия могут привести к ненужному перезакладу или же наоборот понижению свойств армопояса. По совету эксперта, самая популярная марка бетона — B20.

Если утепляется весь фасад, толщина утеплителя на армопоясе должна быть максимально приближена к теплопотерям утепляемых стен из других материалов. Важно, чтобы фасад «стыковался» по толщине с армопоясом. Если же у фасада не планируется утепление, армопояс утепляют сразу, на моменте установки опалубки. В этом случае внешняя часть утеплителя и служит одной из стен этой конструкции.

Комментарий эксперта:

Елена Малыгина, мастер по строительству онлайн-сервиса для поиска специалистов Профи:

«Плесень является следствием увлажнения конструкции в результате или прямой протечки или, что чаще, образования конденсата в помещении на охлажденном участке конструкции. И чаще всего это происходит из-за отсутствия утепления. Нередко бывает так, что человек купил готовый дом, сразу сделал внутреннюю отделку и ее пришлось переделывать, так как в местах армопояса и перекрытия образовалась плесень на чистовой отделке.

А вот дополнительная гидроизоляция тут не поможет — влага конденсируется из воздуха внутри помещения, она также не защитит от промерзания, поскольку ее задача — отталкивать влагу от железобетонных изделий. На такие моменты нужно обращать внимание сразу и если делать строго по технологии, никогда не возникнет похожих историй».

Расчет стоимости армопояса

Заливка армопояса, особенно если их несколько, — не самый бюджетный этап стройки, но необходимый. Стоимость работ напрямую зависит от площади контура и его расположения. Например, подземный армопояс потребует затрат на копку траншеи и устройство «подушки».

При расчете стоимости учитываются несколько параметров, и вот главные из них на примере армопояса (только по внешним стенам) для дома 6х8 м:

Общая длина пояса — 28 м, размером 150х200 мм.

Объем для заливки бетонной смесью — 0,84 м куб.

Арматура — 170 м.

Вязальная проволока — 3-5 кг, а также крючок для «вязки».

Упаковка саморезов (дополнительно могут понадобиться металлические шпильки для усиления опалубки).

Деревянная доска для опалубки — 130 м на всю конструкцию. Можно ограничиться и меньшим количеством, но тогда придется лить армопояс частями, переставляя опалубку каждый раз.

0,8 куба бетона — стоит учитывать, что армокаркас «съедает» часть объема.

Дополнительно в смету включают стоимость доставки и подачи бетона (для миксера с завода) или покупку щебня, песка и расход воды при самостоятельном приготовлении смеси. Работы по монтажу и демонтажу опалубки, вязанию арматуры.

Также стоит учитывать, что часть материалов по завершении работ будет сложно использовать вторично. Например, доски или щиты опалубки, нарезанные вдоль узкими полосками пригодятся не везде. Их также может испортить бетон.

Помимо прочего может потребоваться аренда дополнительного инструмента — того же вибратора для бетона или бетономешалки.
